Poinçonnage industriel de tôle en acier, inox et aluminium
Chez MIMAULT, le poinçonnage fait partie des procédés clés de notre atelier de tôlerie. Réalisé à l’aide de poinçons et de matrices de formes variées, il permet de découper, percer, grignoter ou emboutir une tôle avec une grande précision, tout en limitant la déformation du matériau et sans échauffement.
Ce procédé est particulièrement adapté à la fabrication de pièces en petites ou moyennes séries, notamment lorsque celles-ci comportent :
- De nombreux trous, ajours, lumières
- Des effets de relief : emboutis, bossages, raidisseurs
- Des taraudages ou fraisages par déformation
À la fois rapide, précis et économique, le poinçonnage est une solution idéale pour les tôles techniques en acier, inox ou aluminium, de faible à moyenne épaisseur.
Notre équipement de poinçonnage

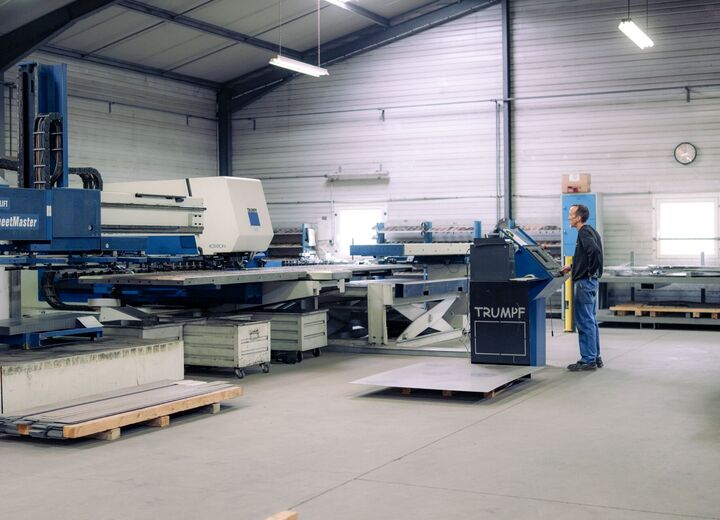

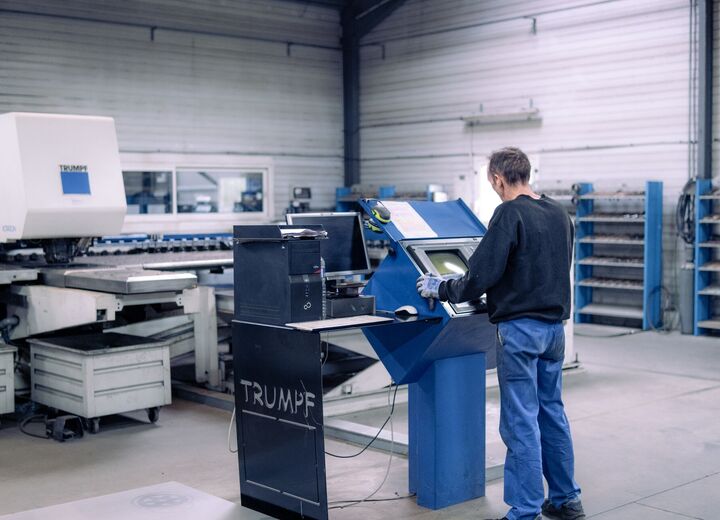

1 poinçonneuse TRUMPF T500 avec ligne automatique
22T / format 2500*1250 / 4 mm maxi
Matériaux travaillés
Qu’est-ce que le poinçonnage ?
Le poinçonnage est un procédé de fabrication qui permet de découper ou de percer une matière, généralement une tôle métallique, à l’aide d’un outil appelé poinçon.
Le principe est simple : le poinçon exerce une forte pression sur la tôle et vient la découper au travers d’une matrice.
On peut comparer le fonctionnement à celui d’une perforatrice de bureau, mais avec des machines beaucoup plus puissantes et précises.
De quoi est composée une opération de poinçonnage ?
Une opération de poinçonnage repose principalement sur trois éléments :
- Le poinçon : c’est l’outil qui descend et exerce l’effort sur la tôle.
- La matrice : elle se trouve sous la tôle. Son ouverture correspond à la forme du poinçon et permet à la matière découpée de s’évacuer.
- La tôle : c’est la matière que l’on souhaite percer ou découper.
On peut donc résumer le principe ainsi : Poinçon → Tôle → Matrice
Comment se déroule la découpe ?
Le poinçonnage découpe la tôle par pression mécanique entre deux outils : le poinçon et la matrice. Le poinçon appuie sur la matière jusqu’à provoquer sa rupture, tandis que la matrice permet le passage de la partie découpée.
L’opération se déroule en sept étapes :
- Positionnement de la tôle sur la machine.
- Descente du poinçon vers la zone à découper.
- Application d’une pression sur la matière.
- Déformation puis rupture de la tôle sous l’effort du poinçon.
- Passage de la partie découpée à travers la matrice.
- Remontée du poinçon pour libérer la tôle.
- Nouvelle opération sur la zone suivante.
La répétition de ce cycle permet de réaliser rapidement des pièces en tôle comportant de nombreux trous ou découpes.
Quelle est la différence entre le poinçon et la matrice ?
Le poinçon est la partie qui pénètre dans la tôle.
La matrice est la partie fixe située sous la tôle et qui reçoit le poinçon.
L’espace entre le poinçon et la matrice est appelé jeu de découpe.
Ce jeu est très important : s’il est mal adapté au matériau ou à son épaisseur, la qualité de la découpe peut être dégradée et les outils peuvent s’user plus rapidement.

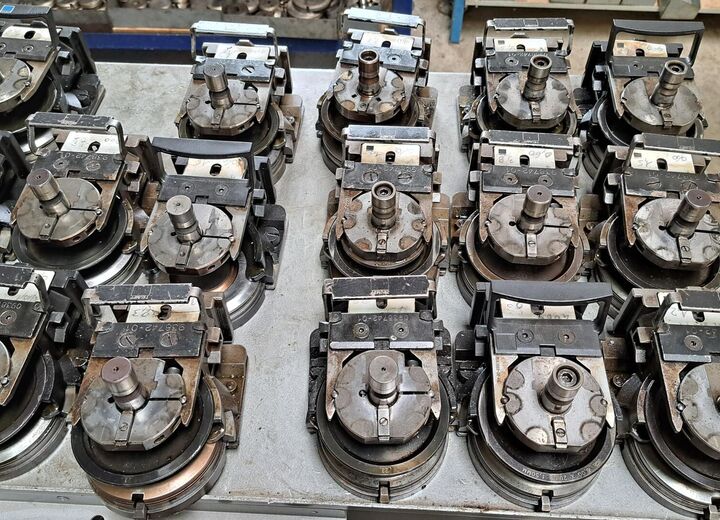

Poinçons et matrices préparés pour être montés sur machine.
